【电气试验指导】之电流互感器变比、极性试验

发布日期:2022-03-21 浏览:423 次

  变比、极性试验目的及意义:

  检查互感器变比、极性是否与铭牌值相符很重要,因为极性判断错误会导致接线错误,进而使计量仪表指示错误,更为严重的是使带有方向性的继电保护误动作。测量变比可以检查互感器一次、二次关系的正确性,给继电保护正确动作、保护定值计算提供依据。

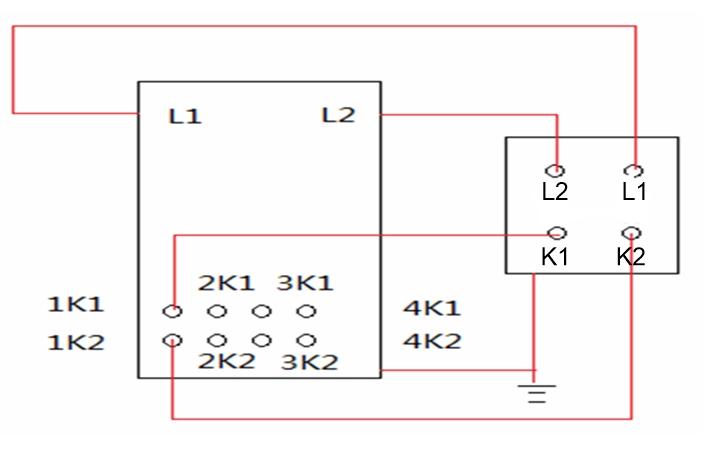

  试验接线(以1K1,1K2为例):
变比、极性试验

  试验步骤:

  1) 将线圈高压端(L1、L2)接测试仪L1、L2端子,低压端子(1K1、1K2)接测试仪K1、K2端子。被试电流互感器其它二次绕组开路。使用A相进行测量也可以用其它相测量;

  2) 检查接线无误后,接通电源开关,开机,预热半分钟,仪器选择“常规测试”(有的仪器的“单相测试” );

  3) 参数设置:应根据铭牌所示变比和二次测量绕组的位置设置电流互感器的额定变比;

  4) 打开高压允许开关,经工作负责人许可,长按确认键,仪器进入测量,注意安全。此时按任意键或关闭高压允许开关可以中断测量,调压器自动回零,仪器返回菜单选择状态;

  5) 测试完毕,关闭高压允许开关,测试结果显示变比、误差和极性,分别记录后关机,断开试验电源及双极刀闸;

  6) 变更测试线,依次对2k1 2k2、3k1 3k2进行测量,结果与铭牌相符。接线操作一定在测量停止状态。

  试验标准:

  交接标准:

  《电气装置安装工程电气设备交接试验标准》GB 50150-2006中规定:必须符合设计要求,电流互感器电流比、极性测量要与铭牌相符。

  状态检修规程:

  《国家电网公司输变电设备状态检修规程2008》规定:对互感器综合特性测试仪核心部件或主体进行解体性检修之后,或需要确认电流比时,进行本项目。在5%~100%的额定电流范围内,在一次侧注入任一电流值,测量二次侧电流,校核电流比。

  试验注意事项:

  1) 剩余电荷影响测量结果,测试前必须对互感器进行充分放电;

  2) 电流比试验应分别对每对绕组,每个分接头进行测量,同时验正极性是否与铭牌相符;

  试验周期:

  1) 交接时;

  2) 投运前;

  3) 大修后;

  4) 必要时。
