优利克电力|电缆路径管线探测仪的参数及注意事项

发布日期:2022-06-17 浏览:1941 次

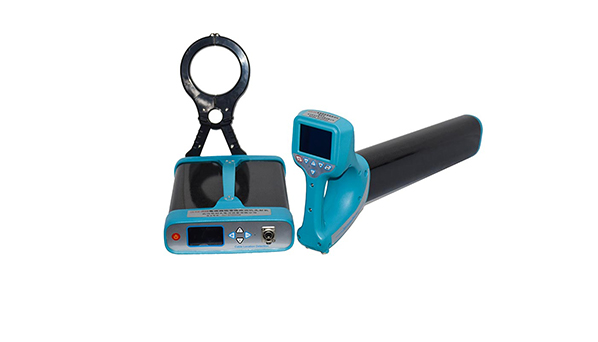

  电缆路径管线探测仪的技术参数

  1发射机

  ·输出频率:982Hz、9.82kHz、83.1 kHz;

  ·传感器:采用特制的锰锌铁氧体材料,结合特殊线圈绕制方法制成,双向抑制磁饱和。

  ·可选三种模式:直连模式、夹钳模式、感应模式;

  ·配备专用模式连接装置,实现模式自动识别;

  ·输出功率:可调三档功率;

  ·带电:无需停电,有感应模式和夹钳两种模式工作;

  ·液晶显示:显示电池电量、工作模式、输出频率、输出功率。

  ·电源:采用干电池供电,持续工作时间不小于8h;

  ·电池类型:8节1号干电池。

  2接收机

  ·可测频率:50Hz、982Hz、9.82kHz、83.1 kHz;

  ·自动识别外接附件;

  ·测试模式:峰值箭头模式、峰值模式、谷值模式;

  ·增益调节:可手动调节增益;

  ·最大测深可达8米;

  ·液晶显示:3.5寸彩色,显示信号强度、罗盘指示、电池电量、工作模式等信息;

  ·走向定位:具有罗盘指示功能,能够准确指示目标电缆的走向趋势;

  ·测深:具有深度测量功能,能够测量出目标电缆的埋深;

  ·电缆识别:配合听诊器使用,具有带电电缆识别功能;

  ·电源:采用干电池,持续工作时间不小于8h;

  ·电池类型:4节5号干电池。

  使用注意事项

  ·电缆路径管线探测仪利用地下管线耦合的电磁场信号来定位管线,并给出深度和电流值读数,从而实现管线路径探测功能。在大多数情况下,管线上的电磁场信号足以使管线仪正确地探测地下管线的准确位置、深度和电流。

  请注意:某些特殊场合的干扰因素可能会使目标管线上的电磁场信号发生畸变,从而导致探测数据出现偏差乃至错误。

  ·在探测过程中请按照在培训中所掌握的正确操作方法,分析接收机显示的数据。

  请注意:管线仪探测的深度是指电磁场中心的深度,也就是管线的中心埋深。
电缆路径管线探测仪
