【电气试验指导】之电力电缆直流耐压及直流泄漏电流试验

　　试验目的：

　　直流耐压主要考验电缆的绝缘强度，是检查油纸电缆干枯、气泡、纸绝缘中的机械损伤和工艺包缠缺陷的有效方法，直流泄漏电流测试可灵敏的反映电缆绝缘受潮和劣化状况。

　　电缆在直流电压的作用下，绝缘中的电压按电阻分布，当电缆绝缘存在着发展性局部缺陷时，试验电压将集中加至其余尚未损伤部分，增加了产生电击穿的机会，使局部绝缘缺陷更易暴露。

　　试验仪器：

　　ZGF型直流高压发生器：该设备主要用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。主要包括ZV大功率机箱、倍压筒及微安表。

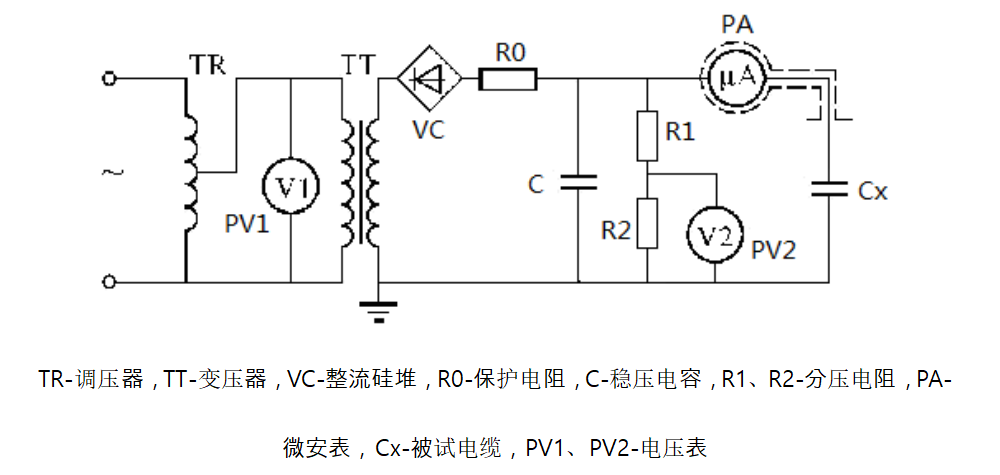

　　试验接线：

　　试验步骤：

　　1) 将被测相电缆充分放电接地，将测试仪的控制箱、倍压筒、放电棒接地。

　　2) 用专用电缆连接控制箱与倍压筒。

　　3) 将微安表安装在倍压筒的顶部。

　　4) 将被测相电缆一端芯线用高压屏蔽线引到测试仪微安表接线柱上，将其余两相芯线两端短路接地。并将所有电缆的外护套短路接地。

　　5) 将被测相电缆芯线上的接地取下，接通电源，合上电源刀闸。

　　6) 开始加压，加压至各个电压点停留1min时，从高压微安表读取电流值，并记下电流表的读数。

　　7) 在最后一个试验电压下持续耐压共15min，时间到记下电流表的读数。

　　8) 在耐压试验内若未出现异常，即可降压。降至零位时按下停止按钮，切断高压输出。并将电源开关放在关断位置，并拉开试验刀闸。

　　9) 先用放电棒经电阻放电，然后再将升压设备的高压部分短路接地，直接对地放电后拆线。

　　试验标准：

　　直流耐压试验及泄漏电流试验测量，应符合下列规定：

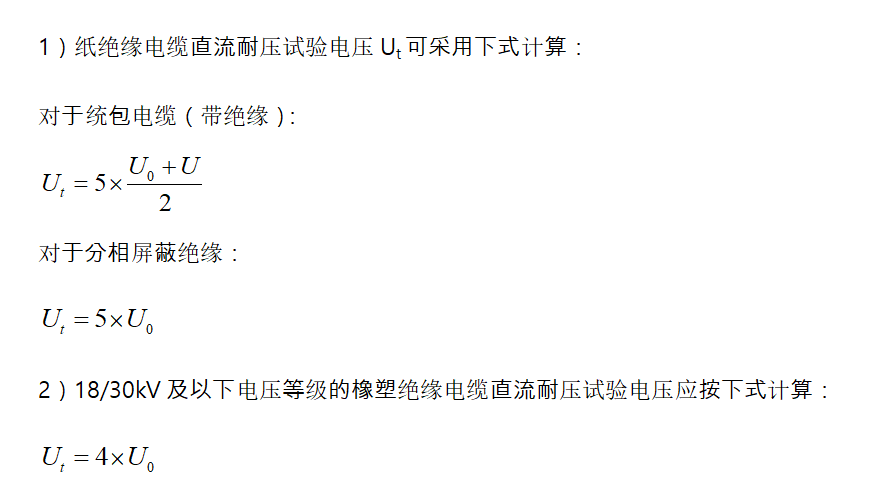

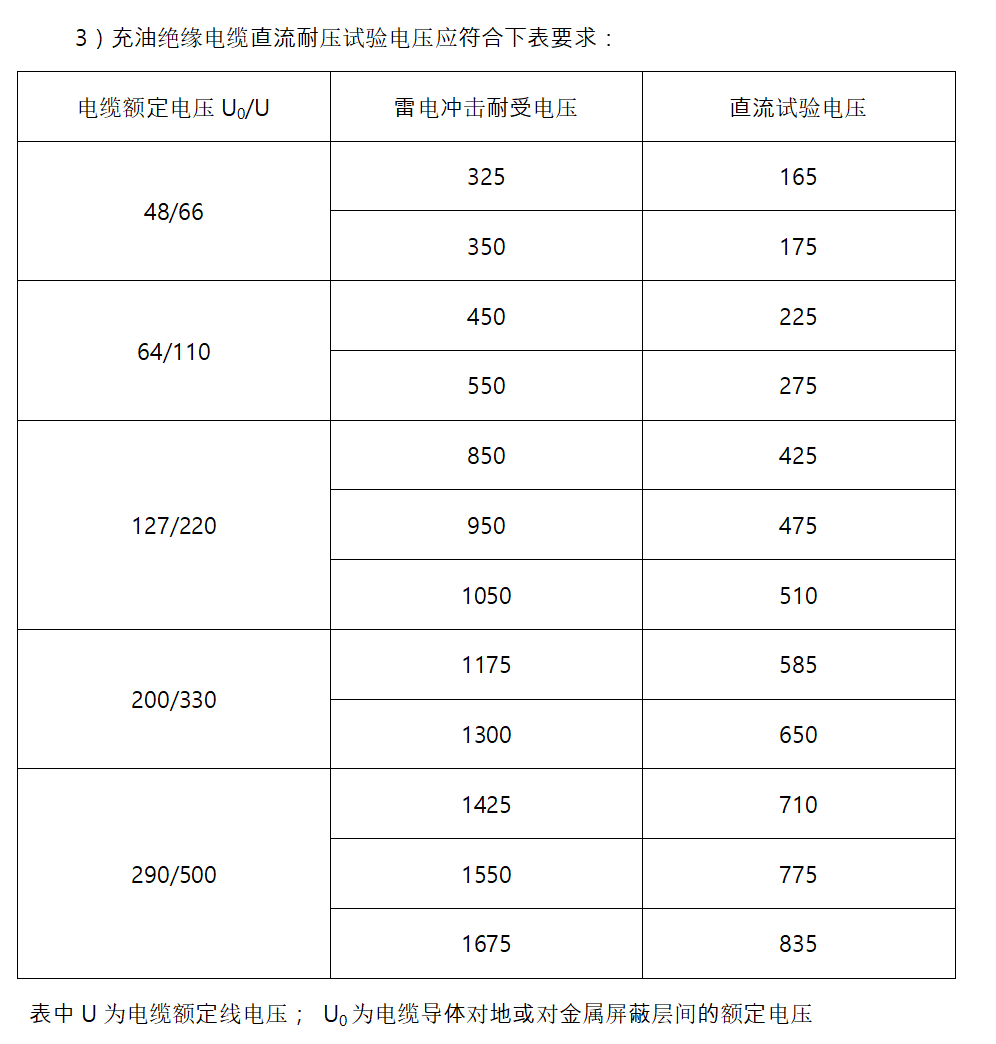

　　(1)直流耐压试验：

　　(2)试验时，试验电压可分4-6个阶段均匀升压，每阶段停留1min，并读取泄漏电流值。试验电压升至规定值后维持15min，其间读取1min和15min时的泄漏电流。测量时应消除杂散电流的影响。

　　(3)纸绝缘电缆泄漏电流的三相不平衡系数(最大值和最小值之比)不应大于2;当6/10kV及以上电缆的泄漏电流小于20μA时，其不平衡系数不作规定。泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不作为是否能投入运行的判据。其他电缆泄漏电流值不作规定。

　　(4)电缆泄漏电流具有下列情况之一，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：

　　1)泄漏电流很不稳定;

　　2)泄漏电流随试验电压升高急剧上升;

　　3)泄漏电流随试验时间延长有上升现象。

　　试验注意事项：

　　1) 保护接地与工作接地以及放电棒的接地线均应单独接到试品的地线上，严禁各接地线相互串联。

　　2) 当发生以下现象时，表示试品已经被击穿，应立即停止加压并降压。当被试品发出响声、冒烟、出气、闪弧、燃烧等，电流表指针突然摆动或者表指针突然升高。

　　3) 微安表接在高压侧。

　　4) 在高压侧通过分压器直接测量电压。

　　5) 试品与周围物体应有足够的安全距离。

　　6) 试验前应将试品对地直接放电5min以上。

　　试验周期：

　　直流耐压和泄漏电流试验的周期为1-3年或新做终端和接头后进行。
