【电气试验指导】之电力电缆交流耐压试验

　　试验目的：

　　橡塑电缆在完成安装和新做终端头后不进行直流耐压，而以交流耐压试验完成对绝缘的检测。多年的实践经验和国内外研究表明，橡塑电缆在现场进行交流耐压试验，是检验其绝缘优劣最为有效的方法。

　　直流耐压试验对橡塑电缆的影响：

　　1) 电场分布在交流和直流下是不相同的，直流电场分布取决于电阻率，而交流电场分布则由介电系数决定。橡塑电缆是由多种介质、多种材料构成的，故在直流耐压时不能真实地反映电缆特性。

　　2) 橡塑电缆的电阻系数既和温度有关，又和电场强度大小有关。在直流电压作用下，由于温度及电场强度的变化，使电阻系数也变化，导致绝缘层各处场强分布改变，即在同样厚度的绝缘层，由于温度上升，其击穿电压下降。

　　3) 直流耐压不能发现机械损伤等缺陷。

　　4) 由于空间电荷的作用，当电缆或接头在直流电压下闪络或击穿，可能损伤正常绝缘，造成多点击穿。

　　5) 由于橡塑电缆结构具有“记忆性”，这个记忆力是由于单相应力(直流耐压)作用下产生的，一旦电缆有了由于直流耐压而引起的“记忆性”，它就需要很长时间来释放，这种直流偏压一旦使电缆运行，直流偏压就叠加在交流电压的峰值上，产生过电压，远超过电缆的额定电压，足以损坏电缆。

　　因此，橡塑电缆不宜做直流耐压试验。

　　试验仪器：

　　调压器、试验变压器、分压器

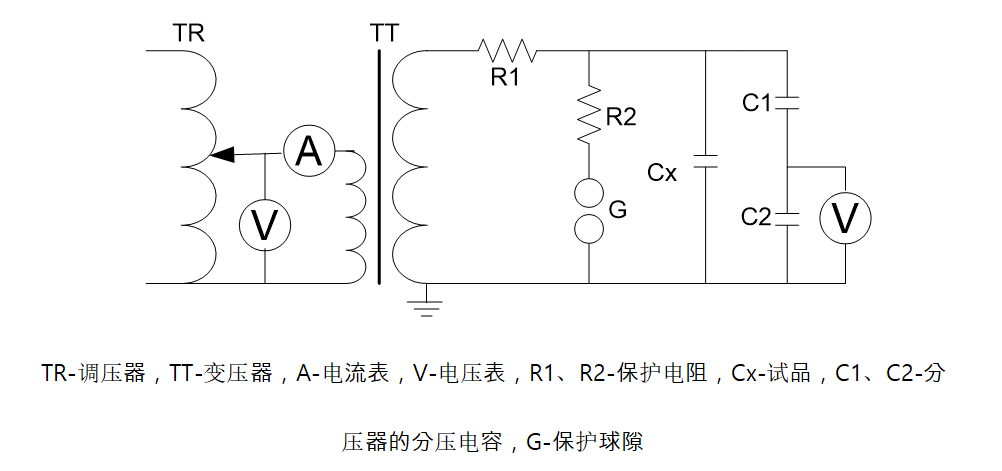

　　试验接线：

　　试验步骤：

　　1) 将被测相电缆充分放电接地，将试验变压器接地端、高压尾、控制箱外壳、分压器、放电棒接地。

　　2) 连接控制箱和试验变压器，将被测相电缆一端芯线用高压线引到变压器的高压端，将其余两相芯线两端短路接地。并将所有电缆的外护套短路接地。

　　3) 将被测相电缆芯线上的接地取下，接通电源，合上电源刀闸。

　　4) 开始加压，加至试验电压，按下计时按钮，耐压时间5min。

　　5) 在耐压试验内若未出现异常，即可降压。降至零位时按下停止按钮，切断高压输出。并将电源开关放在关断位置，并拉开试验刀闸。

　　6) 先用放电棒经电阻放电，然后再将升压设备的高压部分短路接地，直接对地放电后拆线。

　　试验标准：

　　220KV及以上：电压为1.36U0，时间为5min;

　　110KV/66KV：电压为1.6U0，时间为5min

　　试验注意事项：

　　1) 试验前，根据其电容量及试验电压估算试验电流大小，判断变压器容量是否足够，并考虑过流保护的整定值。

　　2) 试验现场应围好遮拦并挂好标示牌，并派专人监护。试品应与其他设备断开并保持足够的安全距离。试验场地周围必须有防止误入试验场地的措施。

　　3) 试验前，要对电缆充分放电，将电缆的外护套和非被试相可靠接地。接好试验接线后，应由有经验的人员检查，确认无误后方可准备升压。

　　4) 加压前，首先要检查调压器是否在零位，调压器在零位方可升压，否则不可合闸，由于调压器不在零位时突然合闸，会使试验变压器产生过电压，甚至超过试验电压的工频高电压，一般控制台上有零位保护，调压器不回零位合闸合不上。

　　5) 电力设备绝缘的击穿或闪络、放电取决于交流试验电压峰值。在交流耐压试验中，被试电力设备被击穿或者产生闪络，通常主要取决于交流试验电压的峰值。只是由于交流电压波形在峰值时，绝缘中的瞬电场强度达到最大值，若绝缘不良，一般都在此时发生击穿或闪络、放电。而交流高压试验常遇到试验电压波形畸变的情况，因此试验电压值是指峰值除以。试验电压的波形应接近正弦，且峰值和均方根(有效值)之比应在范围内。

　　6) 升压过程中不仅要监视电压表的变化，还应监视电流表的变化，以及试品电流的变化。升压时，要均匀升压，不能太快。升压速度在40%试验电压内可不受限制，其后应均匀升压，速度约为每秒3%的试验电压，升至规定试验电压后，开始计时，时间到后，缓慢均匀降下电压。不允许不降压即跳开电源开关。因这样操作会产生很高的操作过电压，极有可能损坏设备绝缘。

　　7) 试验中若发现表针摆动或试品有异常声响、冒烟、冒火等，应立即降下电压，拉开电源，在高压侧挂上地线后，查明原因。

　　8) 耐压前后均应测量电缆的绝缘电阻，应该没有明显的变化。

　　试验周期：

　　220KV及以上：3年

　　110KV/66KV：6年
