优利克电力 | 工频交流耐压试验原理及试验讲解

       工频交流耐压试验是电力设备绝缘性能检测的重要手段。本文详细介绍了工频交流耐压试验的原理、试验步骤和注意事项，旨在为客户提供专业的试验指导和技术服务。

       电力设备的绝缘性能直接关系到电网的安全稳定运行。工频交流耐压试验作为一种有效的检测方法，能够验证电力设备的绝缘强度，预防绝缘故障。

工频交流耐压试验原理

1.1 试验目的

       工频交流耐压试验旨在模拟电力设备在实际运行中的电压应力，评估其绝缘性能。

1.2 试验原理

       试验通过施加接近设备额定电压的交流高压，持续一定时间，观察设备绝缘是否能够承受该电压而不发生击穿。

试验设备

2.1交流耐压试验变压器
       交流耐压试验变压器是试验中的核心设备，用于产生所需的交流高压。这种变压器能够将低压电源转换为高电压输出，以模拟电力设备在实际运行中的电压条件。它通常具有稳定的输出和良好的波形特性。

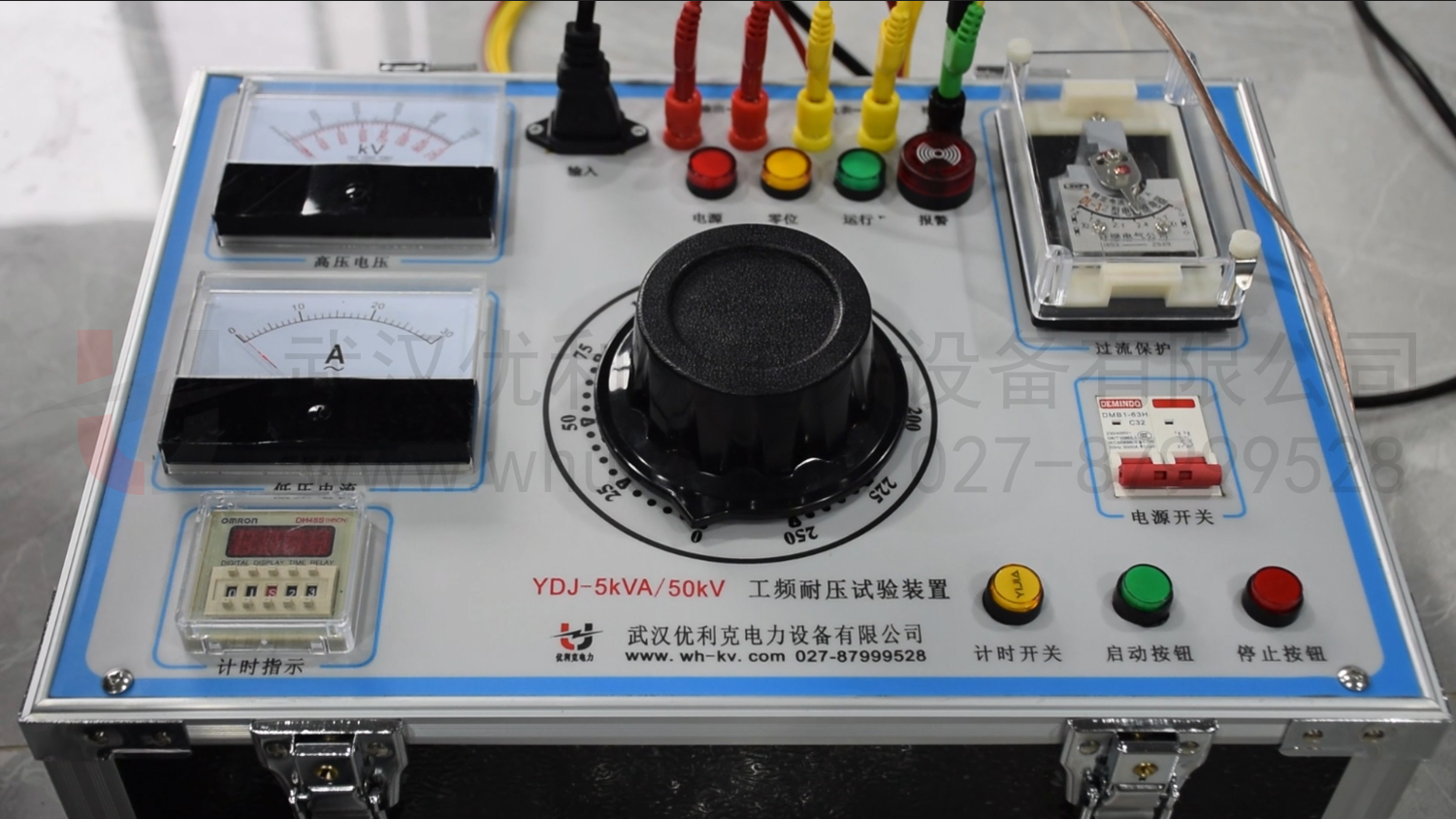

2.2 调压器（升压变压器或控制台）
       调压器用于控制和调整试验变压器的输出电压，以确保试验电压的精确性和可调性。它可以是手动或自动的，允许操作者根据试验要求逐步增加或减少电压。
2.3 保护装置
       为了确保试验人员和设备的安全，保护装置是必不可少的。这些装置包括：
           过压保护：当电压超过预设的安全值时，自动切断电源，防止设备损坏或安全事故。
           过流保护：监测电流，防止因电流过大而造成的设备损坏。
           接地保护：确保所有设备正确接地，以避免电气故障。

试验步骤

3.1 准备工作
       确保试验设备和被试设备处于断电状态。
       检查试验设备是否完好，包括连接线、调压器等。
       准备必要的安全防护措施，如接地、围栏、警示标志等。
3.2 接线操作
       按照试验要求连接试验变压器、调压器和被试设备。
       确保所有连接点接触良好，避免接触不良导致的故障。
3.3 参数设置
       设置试验变压器的输出电压和频率，以满足试验要求。
3.4 升压操作
       逐渐升高试验变压器的输出电压，直至达到预定的试验电压，并保持一定时间。
3.5 记录数据
       记录试验过程中的关键数据，如试验电压、频率、持续时间等。
3.6 降压与断电
       试验完成后，逐渐降低输出电压至零。
       断开所有连接，并进行必要的设备放电。

注意事项

4.1 安全防护

       严格遵守现场操作规程和安全规定。

       确保所有操作人员穿戴适当的个人防护装备。

4.2 环境条件

       确保试验环境的温度、湿度等条件符合试验要求。

4.3 试验后处理

       试验后对设备进行彻底检查，确保设备无损伤。

       工频交流耐压试验是评估电力设备绝缘性能的重要手段。通过专业的试验操作和严格的安全措施，可以有效预防电力设备的绝缘故障，保障电网的安全稳定运行。
