优利克电力 | 继电保护测试仪输出波形的影响

发布日期:2025-02-14 浏览:1499 次

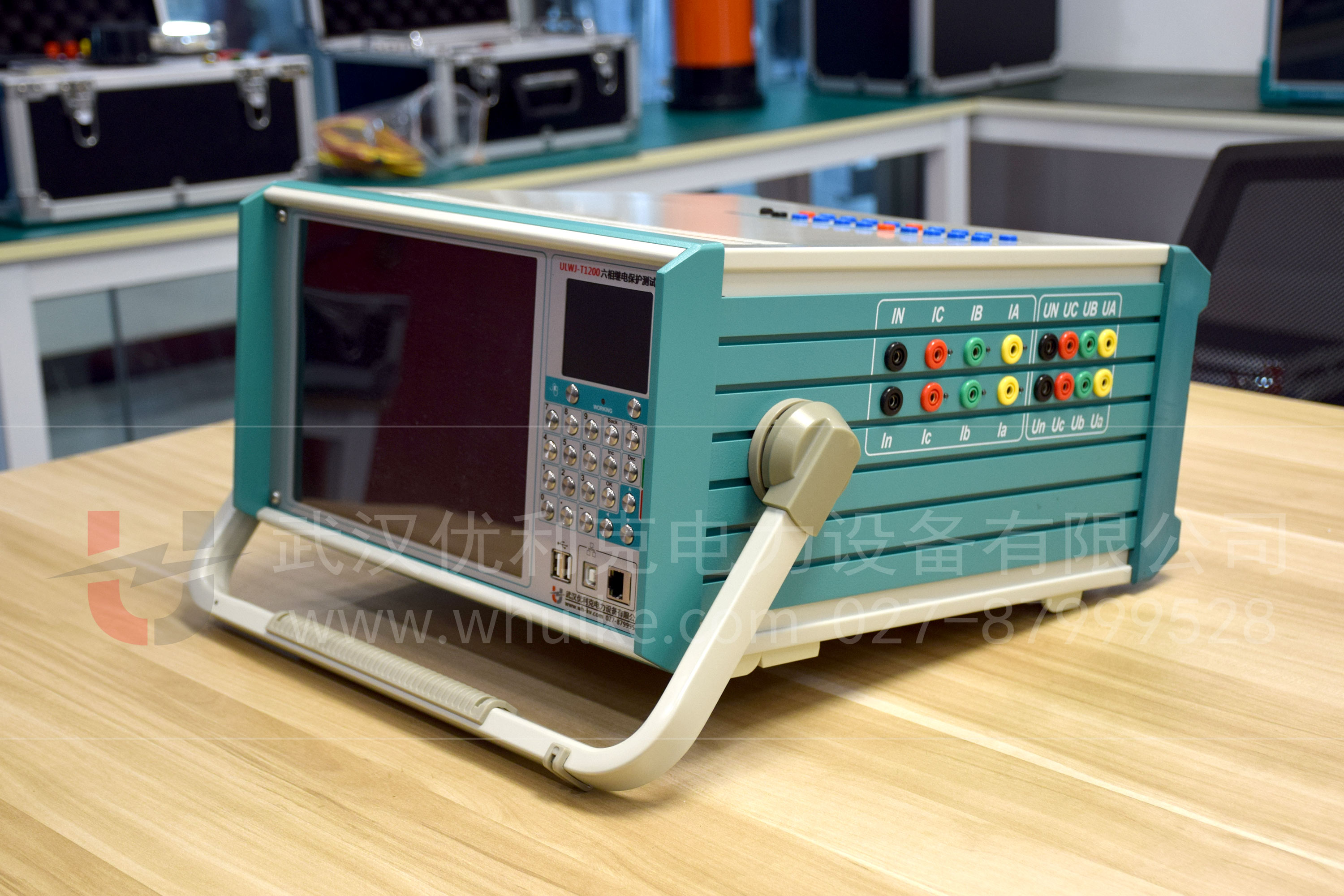

在电力系统的维护与检测中,继电保护测试仪扮演着举足轻重的角色。它输出的波形,是判断继电保护装置性能是否良好的关键依

据,其准确性直接关系到电力系统的安全稳定运行。今天,就让我们一同深入探讨继电保护测试仪输出波形的那些影响因素。




一、继电保护测试仪输出波形的重要意义


继电保护测试仪模拟电力系统的各种运行工况,输出不同的电流、电压波形,以此来检验继电保护装置的动作特性和准确性。准确的

输出波形能够让技术人员精准判断继电保护装置在面对正常运行、故障等不同状态时,是否能正确动作。比如在检测距离保护装置

时,测试仪输出的模拟故障波形,能帮助确定保护装置的测量精度、动作时间是否符合要求,进而保障电力系统在发生故障时,继电

保护装置可以迅速、可靠地切除故障,避免事故扩大。




二、影响输出波形的因素

(一)硬件性能限制


信号发生器:作为产生原始信号的核心部件,信号发生器的精度和稳定性对输出波形影响巨大。若信号发生器的元件老化、性能下

降,可能会导致输出的正弦波不够平滑,出现谐波分量。比如在需要输出标准 50Hz 正弦电流波形时,因信号发生器问题,输出波形

中混入了 5 次、7 次谐波,这就会使继电保护装置接收到错误的测试信号,影响对其动作特性的准确判断。

功率放大器:继电保护测试仪需要将信号发生器产生的小信号进行功率放大,以满足实际测试需求。功率放大器的线性度不佳,会使

输出波形产生失真。当对大功率的继电保护装置进行测试时,若功率放大器无法对信号进行线性放大,输出波形就会出现削顶或底部

畸变等问题,导致测试结果偏差。

(二)软件算法缺陷

波形合成算法:测试仪通过软件算法来合成各种复杂的测试波形,如模拟故障时的短路电流波形。如果波形合成算法不够先进或存在

漏洞,就无法准确模拟实际电力系统中的故障波形。在模拟三相短路故障时,算法未能正确计算各相之间的相位关系和幅值比例,输

出的三相短路电流波形就与实际故障情况不符,影响对继电保护装置的故障响应测试。

采样与控制算法:测试仪在输出波形过程中,需要实时采样和调整输出信号。采样频率过低或控制算法不合理,会导致输出波形的实

时性和准确性变差。当快速模拟电力系统的暂态过程时,低采样频率无法捕捉到暂态信号的快速变化,输出波形就会丢失关键信息,

无法真实反映暂态特性。

(三)外部环境干扰

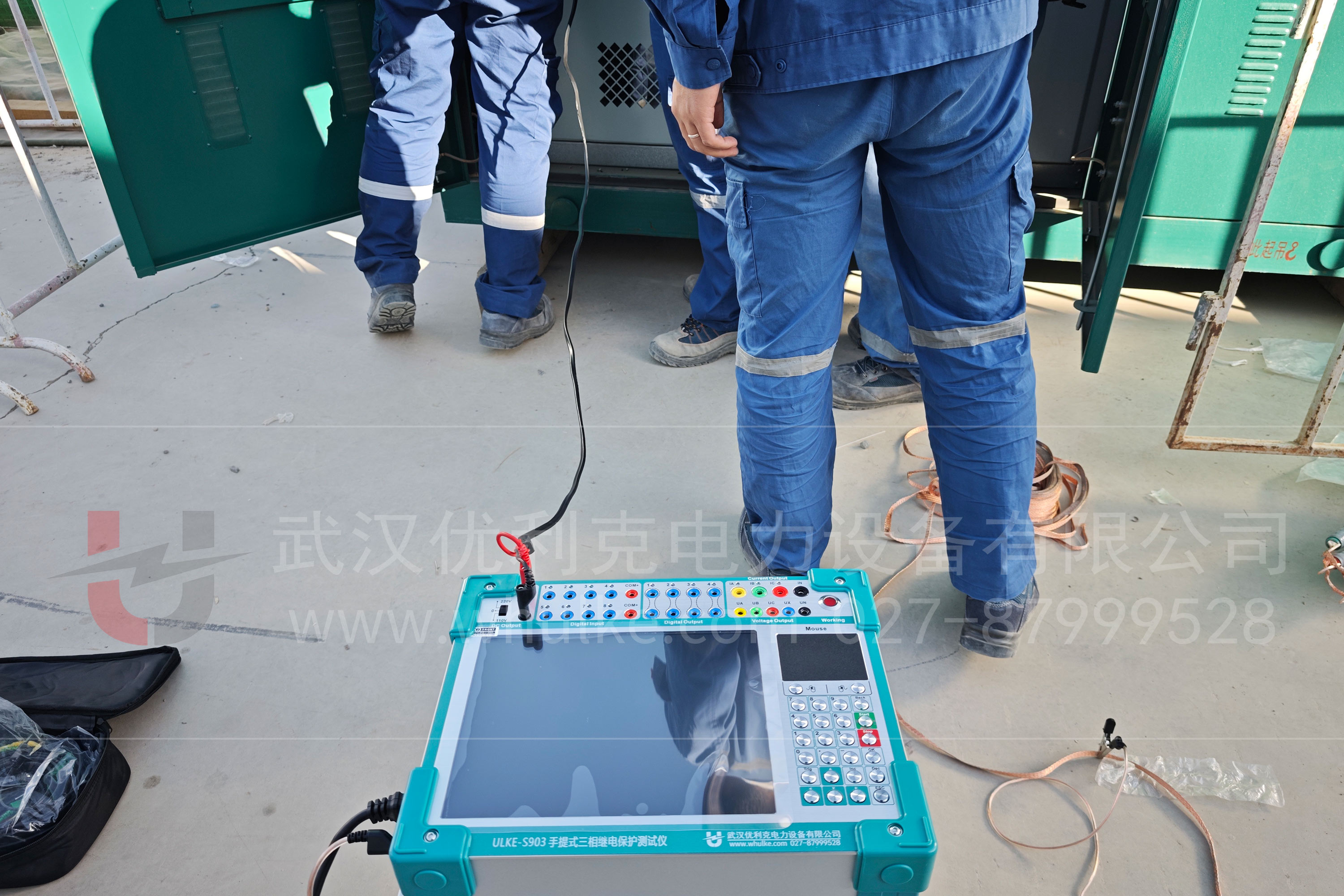

电磁干扰:电力测试现场往往存在大量的电气设备,这些设备产生的电磁干扰可能会耦合到继电保护测试仪的电路中。附近高压输电

线路产生的强电磁场,会干扰测试仪的信号传输线路,使输出波形出现杂波和抖动。这些干扰不仅影响波形的准确性,还可能导致测

试仪误动作,给出错误的测试结果。

温度与湿度影响:环境温度和湿度的变化会对测试仪内部的电子元件性能产生影响。在高温环境下,电子元件的参数会发生漂移,导

致信号发生器输出频率不稳定,输出波形的频率出现偏差。而高湿度环境则可能引发电路板短路、漏电等问题,破坏输出波形的完整

性。




三、应对策略


升级硬件设备:定期对继电保护测试仪的硬件进行检测和更新,选用高精度、高稳定性的信号发生器和线性度好的功率放大器,从硬

件层面保障输出波形的质量。

优化软件算法:持续改进波形合成、采样与控制等软件算法,利用先进的数字信号处理技术,提高波形模拟的准确性和实时性。

加强屏蔽与环境控制:为测试仪配备良好的电磁屏蔽装置,减少外部电磁干扰。同时,将测试仪放置在温度、湿度适宜的环境中,确

保其稳定运行。

继电保护测试仪输出波形的准确性至关重要,受到多种因素的综合影响。只有深入了解这些影响因素,并采取有效的应对措施,才能

确保继电保护测试仪为电力系统的安全稳定运行提供可靠的测试保障。希望通过本文的科普,能让大家对继电保护测试仪输出波形有

更全面的认识。
