继电保护测试仪交流试验测试方法

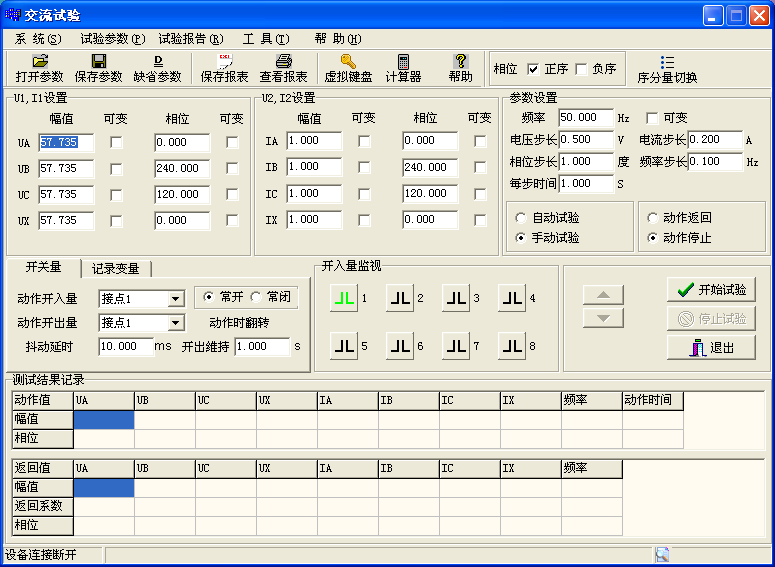

　　继电保护测试仪【交流试验】模块是一个通用型，综合性测试模块，它有独立的3相电流和4相电压组成(本仪器)。通过设置相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式(如手动，自动，动作停止，动作返回)，方便地测试各种电压，电流保护的动作值，返回值及动作时间等，并自动计算返回系数。

　　1.变量选择

　　可选择单个变量，也可选择多个变量同时可变，在【可变】一栏打“√”即可。

　　2.变量的步长

　　可根据测试精度的要求选择步长的大小。如：电压步长、电流步长等。

　　3.【每步时间】

　　自动试验时，每变化一个步长的间隔时间。手动试验时该栏无需设置。

　　4.【自动试验(动作停止)】

　　程序输出时，参与变化的量将按设定步长和间隔时间自动变化，其他量值固定不变。直到继电器动作，记录动作值和动作时间。停止输出，程序自动返回。

　　5.【自动试验(动作返回)】

　　程序输出时，参与变化的量将按设定步长和间隔时间自动变化，其他量值固定不变。直到继电器动作，记录动作值和动作时间，此时装置还保持输出状态，然后按设定步长和间隔时间向相反的方向变化，直到继电器接点返回，则装置终止输出，并记录返回值，程序自动返回。

　　6.【手动试验(动作停止)】

　　程序连续输出当前值，当点击【▲】按钮时，可变的量即递增一个步长，当点击【▼】按钮时，可变的量即递减一个步长。如果继电器动作，可记录动作值和动作时间，这时测试仪终止输出，程序自动返回。

　　7.【手动试验(动作返回)】

　　程序连续输出当前值，当点击【▲】按钮时，可变的量即递增一个步长，当点击【▼】按钮时，可变的量即递减一个步长。如果继电器动作，可记录动作值和动作时间，这时测试仪还保持输出状态，用户可手动按原来相反的方向变化步长，直到继电器接点返回，则测试仪终止输出，并记录返回值，程序自动返回。

　　8.【打开参数】

　　选择适当的文件夹，打开以前保存的参数。

　　9.【保存参数】

　　将当前的参数保存到用户指定的文件夹里。

　　10.【缺省参数】

　　将界面恢复到默认参数，一般是：电压初值为57.73V、电流1A、相位互差120°、频率50Hz和正序。

　　11.【保存报表】

　　将试验结果文件保存到指定文件夹里，默认：DATA/REPORT。

　　12.【查看报表】

　　将DATA/REPORT里的某个文件调出，进行浏览或打印。

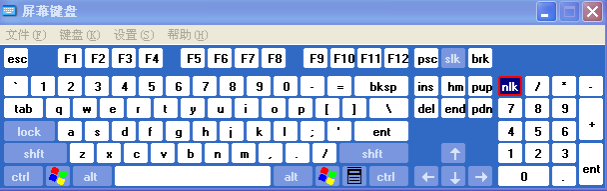

　　13.【虚拟键盘】

　　如用户不想用面板键盘，可使用虚拟键盘，用来输入中文或数字。

　　14.【正序】、【负序】切换

　　程序自动将B、C两相的相位互换。

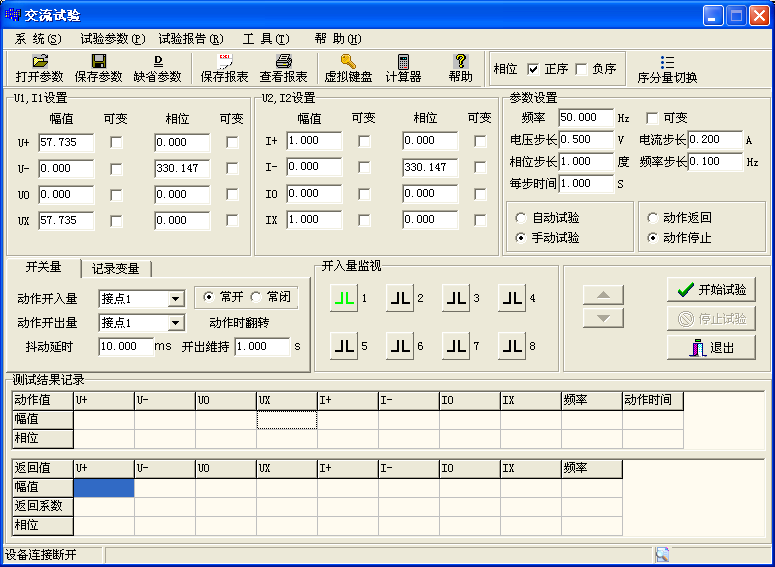

　　15.【序分量切换】

　　程序自动将参数转换为序分量模式，分别为：U+、U-、U0、I+、I-和I0。电压、电流均以正序、负序、和零序表示，这时必须接入三相电流和三相电压，可直接按序分量变化，以方便做序分量继电器。

　　16.【动作开入量】

　　开入量1--8个任选一个。接入继电器的常开接点或常闭接点。

　　17.【动作开出量】

　　当继电器的接点动作时，同时给出一路开出量，通常为开转闭，维持时间为1秒。用于启动录波器或毫秒计。

　　18.记录变量

　　有些试验比较简单，所需变量不多，用户可选择所需的变量作为试验结果记录用，这样可使试验报告简洁明了。

　　19.接点【抖动延时】

　　有些继电器如电磁型继电器，速饱和变流器等当电气参数接近动作定值时，其接点会产生抖动，使测试仪可能产生误判，因此程序内部有必要设置一个时间，当继电器的接点翻转维持一定的时间后，程序才认定继电器是可靠动作，这样就躲过继电器的抖动，避免出现动作值不准的问题。一般的微机保护延时10—20ms，电磁型继电器、速饱和变流器等的延时时间可适当延长。

　　试验功能介绍

　　1.电压、电流试验

　　选择某一相电压或某一相电流为变量，选择自动或手动试验方式变化，直到继电器动作。当电压大于125V，电流大于20A时，电压可采用线电压输出，如UAB、UBC、UCA。电流可采用两相并联或三相并联方式输出，注意，这时电流的相位要选择同相位。大电流输出时间尽可能短，初值可设为90%的定值，以缩短试验时间。做多段式过流保护时，可直接输出1.2倍的电流定值，这样测出的动作时间才准确。

　　2.频率试验

　　初始频率的默认值为：50Hz，用户可修改此值。选择频率可变，输入合适的频率步长，点击【开始试验】，所有电流、电压的频率都发生变化。

　　3.功率方向试验

　　保护装置一般采用90度接线方式，低电压定值为60V，试验时可设UA=60V，相位为0度;UB=0V，相位为0度;这样，线电压UAB=60V，相位为0度，然后固定电压。IC幅值固定不变(一般取5A)，改变IC的相位来测两个动作边界角。90度接线方式按“UAB、IC”，“UBC、IA”和“UCA、IB”方式进行输出。0度接线按“UAB、IA”，“UBC、IB”和“UCA、IC”方式进行输出。灵敏角=(边界角1+边界角2)/2。

　　4.变压器复合电压闭锁(方向)过流保护

　　复合电压闭锁(方向)过流保护一般用于变压器后备保护，可用【交流试验】模块进行模拟，操作如下：

　　4.1.低电压闭锁(方向)过流保护

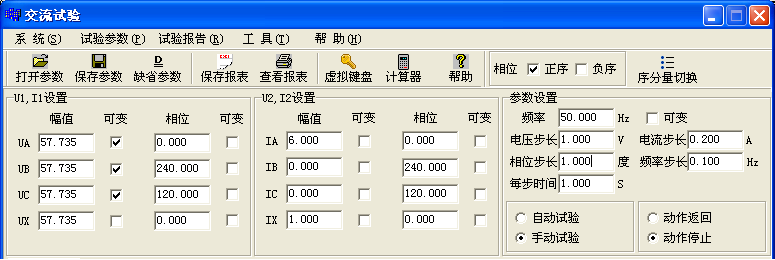

　　假设：低电压闭锁定值为60V(指线电压)，过电流定值为5A。将测试仪的UA、UB、UC、UN;IA、IB、IC和IN分别接入变压器后备保护的交流输入端，同时将保护出口跳闸接点，接入测试仪的开关量输入端1，设置IA=6A，IB=IC=0，UA=UB=UC=57V，相位互差120度。选择UA、UB和UC同时可变，60/1.732=34.64,用【手动试验】方式同时递减三相电压，当UA=UB=UC=34.64V时，保护动作。

　　4.2.负序电压闭锁过流保护

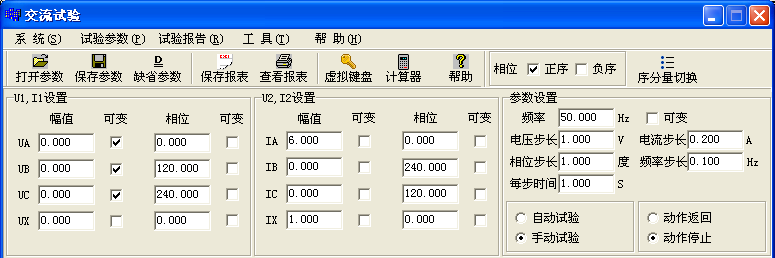

　　假设：负序电压闭锁定值为7V(相电压)，过电流定值为5A。将测试仪的UA、UB、UC、UN;IA、IB、IC和IN分别接入变压器后备保护的交流输入端，将保护出口跳闸接点接入测试仪的开入量1，设置IA=6A，IB=IC=0，UA=UB=UC=0V，相位为0，120，240度(实际为负序)。选择UA、UB和UC同时可变，用【手动试验】方式同时递增三相电压幅值，当UA=UB=UC=7V时，保护动作。

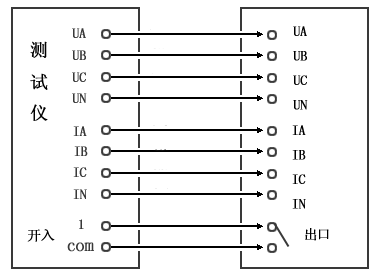

　　4.3.接线方式--如图所示：
