氧化锌避雷器U1ma与0.75U1mA下泄漏电流测试指南

发布日期:2021-11-19 浏览:2717 次

  通过氧化锌电阻片的电流叫做氧化锌避雷器的泄漏电流,也被认为成避雷器的总泄漏电流。正常的额定工频电压下,避雷器可看成是一个绝缘体,因此考虑到电压波动范围,指标定为在0.75U1mA下泄漏不大于50μA,原则上越小越好。泄漏电流可以反应避雷器的绝缘情况,是运行电压下判断避雷器好坏的重要手段。

  目的

  U1mA为无间隙金属氧化物避雷器通过1mA直流电流时,被试品两端的电压值。测量氧化锌避雷器的U1mA,主要是检查其阀片是否受潮、老化,确定其动作性能是否符合要求。直流lmA参考电压值一般等于或大于避雷器额定电压的峰值。

  0.75U1mA下的泄漏电流为试品两端施加电压0.75U1mA时,测量流过避雷器的泄漏电流。0.75U1mA直流电压一般比最大工作相电压(峰值)要高一些,在此电压下主要检测长期允许工作电流是否符合规定。因为这一电流与氧化锌避雷器的寿命有直接关系,一般在同-温度下泄漏电流与寿命成反比。

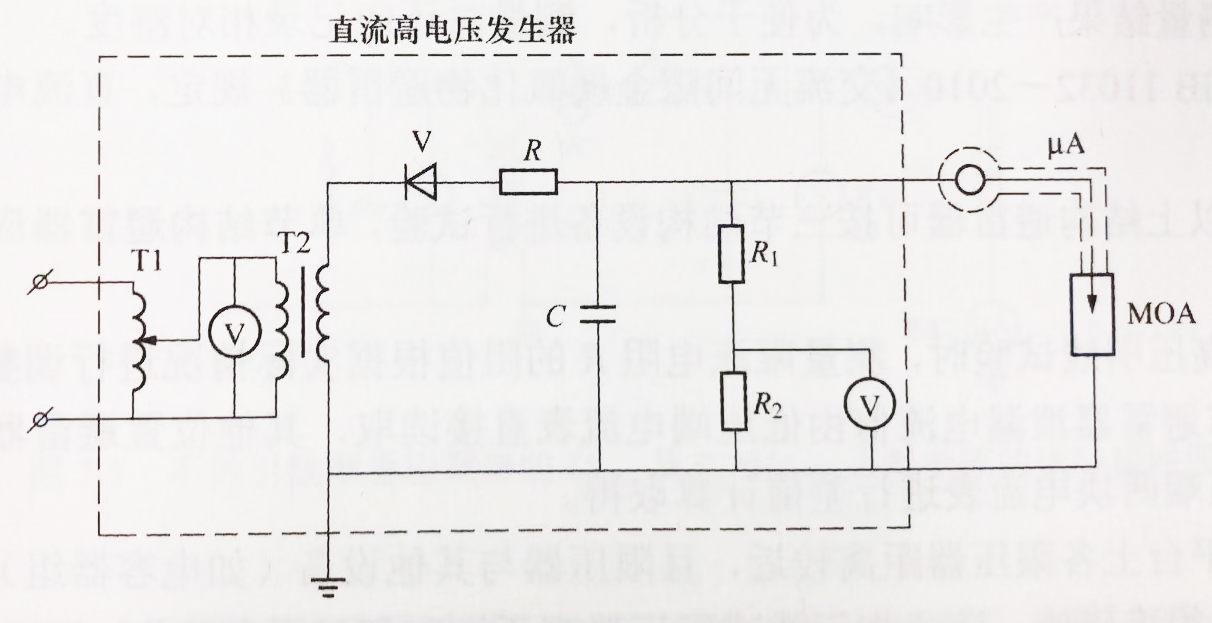

直流高压发生器接线图

  原理接线如图所示。被试避雷器元件末端接地,试验电压施加在高压端。保持测试线对地足够的安全距离。

  直流高压发生器测试步骤是:

  (1)拆除或断开避雷器对外的一切连线, 将避雷器接地放电。

  (2)将避雷器表面擦拭干净,进行接线。检查测试接线正确后,拆除接地线,开始试验。

  (3)确认电压输出在零位,接通电源,然后缓慢地升高电压到规定的试验电压值。当电流达到1mA时,读取并记录电压值U1mA后,降压至零。

  (4)计算0.75U1mA的值。

  (5)测量0.75U1mA下的泄漏电流值。重新接通电源,将直流电压升至0.75U1mA,读取并记录泄漏电流值后,降压至零。

  (6)待电压表指示基本为零时,断开试验电源,用带限流电阻的放电棒对避雷器充分放电,挂接地线。

  (7)拆除试验所接的引线,整理现场。
